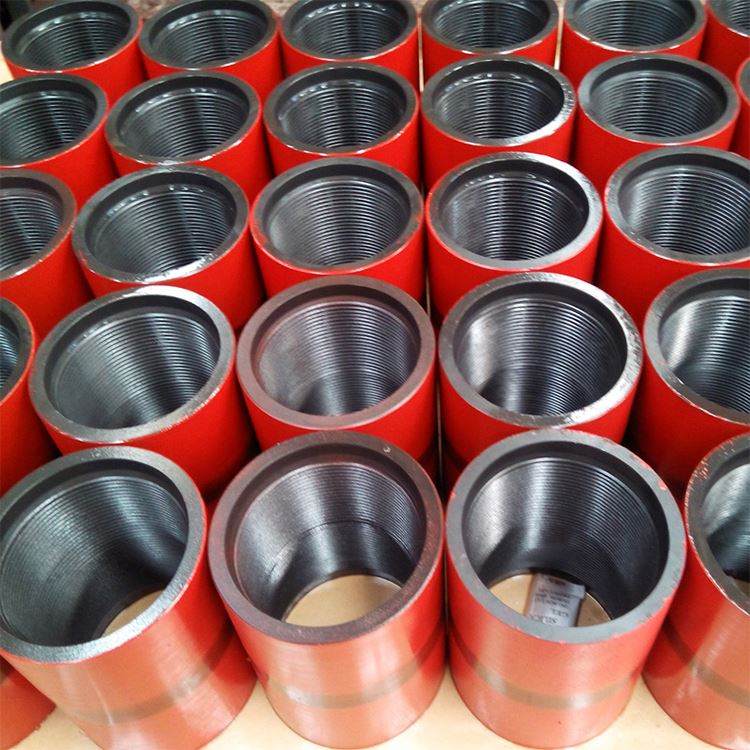

Accoppiamento involucro giacimento petrolifero API 5CT
Giunti per involucro API 5CTsono connettori cilindrici corti utilizzati per unire due sezioni di tubo di rivestimento nei pozzi di petrolio e gas. Svolgono un ruolo fondamentale nel mantenimento dell'integrità del pozzo, nel trasferimento della coppia di installazione e nel garantire il contenimento della pressione durante le operazioni di perforazione, completamento e produzione.
GNEE Pipe fornisce una gamma completa di giunti per involucri API 5CT prodotti in conformità conSpecifica API 5CT, con filetti lavorati e controllati in conformità conSpecifica API 5B. Disponibili nelle forme di filettatura STC, LTC e BTC e compatibili con tutti i principali gradi di rivestimento API, i nostri giunti sono ampiamente utilizzati nei progetti di giacimenti petroliferi onshore e offshore in tutto il mondo.
Che cos'è un accoppiamento dell'involucro API 5CT?
Un giunto per involucro API 5CT è un connettore filettato utilizzato per unire due tubi di involucro con forme di filettatura corrispondenti. Fornisce continuità meccanica e tenuta alla pressione consentendo al tempo stesso alle stringhe dell'involucro di resistere a carichi di trazione, pressione di collasso e coppia di installazione durante la costruzione del pozzo.
La scelta corretta del giunto è essenziale per garantire la compatibilità con il grado dell'involucro, il tipo di filettatura e le condizioni del pozzo.
Tipi di giunti per involucro API 5CT
Accoppiamento con filettatura tonda corta (STC)
I giunti STC sono i connettori dell'involucro più comunemente utilizzati per pozzi di profondità da bassa a media-. Offrono prestazioni affidabili e un'installazione-economica.
Applicazioni tipiche:
- Pozzi poco profondi
- Pozzi di iniezione dell'acqua
- Progetti di perforazione terrestre convenzionale
Accoppiamento con filettatura tonda lunga (LTC)
I giunti LTC presentano un impegno della filettatura più lungo rispetto alle connessioni STC, fornendo prestazioni di trazione migliorate.
Applicazioni tipiche:
- Pozzi di media-profondità
- Pozzi che richiedono una maggiore capacità di trazione
- Corde per involucri di produzione generale
Accoppiamento con filettatura di rinforzo (BTC)
I giunti BTC forniscono una maggiore efficienza alla trazione e prestazioni superiori in condizioni di pozzo impegnative.
Applicazioni tipiche:
- Pozzi profondi
- Pozzi ad alta-pressione
- Stringhe di load case-elevate
- Ambienti di perforazione impegnativi
Tabella delle specifiche del giunto dell'involucro API 5CT
| Standard | API SPEC 5CT "Specifiche per involucri e tubi" |
| Applicazione | Collegamento dell'involucro nella perforazione di pozzi di petrolio e gas |
| Gradi comuni | H40, J55, K55, N80, L80, P110, Q125 |
| Tipi di discussione | STC (accoppiamento con filettatura corta), LTC (accoppiamento con filettatura lunga), BTC (accoppiamento con filettatura di sostegno) |
| Gamma di diametri esterni | Da 4-1/2″ a 20″ (circa 114,3 mm ~ 508 mm) |
| Categorie di lunghezza | R1 (4.88–7.62m), R2 (7.62–10.36m), R3 (10.36–14.63m) |
| Metodo di connessione | Connessione filettata (accoppiamento con filettatura interna + involucro con filettatura esterna) |
| Livello delle specifiche del prodotto (PSL) | PSL-1 (base), PSL-2 (test avanzato), PSL-3 (per condizioni di servizio severe) |
| Processo di produzione | Tubi-laminati a caldo/trafilati a freddo-senza saldatura o saldati ERW, lavorati con precisione e-trattati termicamente |
| Requisiti di prova | Prove di trazione, appiattimento, idrostatiche e non-distruttive (NDT) |
Composizione chimica del giunto dell'involucro API 5CT
| Grado | C (%) | Mn (%) | P (%) | S (%) | Cr (%) | Mo (%) | Altri |
|---|---|---|---|---|---|---|---|
| J55/K55 | 0.34–0.39 | 1.25–1.50 | Inferiore o uguale a 0,020 | Inferiore o uguale a 0,015 | - | - | V: 0.11–0.16 (N80) |
| N80 | 0.34–0.38 | 1.45–1.70 | Inferiore o uguale a 0,020 | Inferiore o uguale a 0,015 | - | - | V: 0.11–0.16 |
| L80-13Cr | 0.15–0.22 | 0.25–1.00 | Inferiore o uguale a 0,020 | Inferiore o uguale a 0,010 | 12.0–14.0 | - | - |
| P110 | 0.26–0.35 | 0.40–0.70 | Inferiore o uguale a 0,020 | Inferiore o uguale a 0,010 | 0.80–1.10 | 0.15–0.25 | - |
| Q125 | Inferiore o uguale a 0,35 | Inferiore o uguale a 1,35 | Inferiore o uguale a 0,030 | Inferiore o uguale a 0,030 | Cr/Ni incluso | Mo incluso | Design ad-alta resistenza e-tenacità |
Proprietà di trazione del giunto dell'involucro API 5CT
| Grado | Carico di snervamento (MPa) | Resistenza alla trazione (MPa) | Allungamento (%) | Requisito di durezza |
|---|---|---|---|---|
| J55 | 379–552 | Maggiore o uguale a 517 | Maggiore o uguale a 20 | - |
| K55 | 379–552 | Maggiore o uguale a 655 | Maggiore o uguale a 20 | - |
| N80 | 552–758 | Maggiore o uguale a 689 | Maggiore o uguale a 20 | - |
| L80 | 552–655 | Maggiore o uguale a 655 | Maggiore o uguale a 20 | Inferiore o uguale a 241 HB |
| P110 | 758–965 | Maggiore o uguale a 862 | Maggiore o uguale a 18 | - |
| Q125 | 862–1034 | Maggiore o uguale a 931 | Maggiore o uguale a 16 | Energia di impatto trasversale Maggiore o uguale a 60J a 0 gradi |
Giunti con involucro API 5CT Gamma di dimensioni
I giunti API 5CT sono disponibili per dimensioni dell'involucro daDa 4-1/2" a 20", con altre dimensioni disponibili su richiesta.
| Dimensioni della cassa | Tipo di filettatura | Gradi compatibili |
| 4-1/2" | STC/LTC/BTC | J55–P110 |
| 5" | STC/LTC/BTC | J55–P110 |
| 5-1/2" | STC/LTC/BTC | J55–P110 |
| 7" | STC/LTC/BTC | K55–P110 |
| 9-5/8" | LTC/BTC | N80–P110 |
| 13-3/8" | LTC/BTC | N80–P110 |
| 20" | Bitcoin | K55–P110 |
Dimensioni personalizzate e requisiti speciali possono essere forniti in base alle specifiche del progetto.
Conformità API 5CT e API 5B
Molti acquirenti confondono i requisiti API 5CT e API 5B.
- Specifica API 5CTdefinisce i tipi di materiale, le dimensioni, i requisiti di trattamento termico e i criteri di ispezione per involucri e giunti.
- Specifica API 5Bspecifica le dimensioni della filettatura, le procedure di misurazione e i requisiti di ispezione della filettatura.
Entrambi gli standard devono essere seguiti per garantire la completa compatibilità e le prestazioni sul campo.
Come selezionare il giusto accoppiamento dell'involucro
Quando scelgono i giunti API 5CT, gli acquirenti dovrebbero considerare:
1. Compatibilità del grado di involucro
Il grado di accoppiamento deve corrispondere al grado dell'involucro per mantenere l'integrità meccanica.
2. Tipo di filettatura
- STC: applicazioni standard
- LTC: requisiti di trazione più elevati
- BTC: pozzi profondi e servizio severo
3. Buone condizioni
Valutare:
- Beh, profondo
- Pressione interna
- Carichi di collasso esterni
- Ambienti corrosivi
- Esposizione all'H₂S
4. Requisiti di documentazione
Determinare se le specifiche del progetto richiedono:
- Ispezione-di terze parti
- CND aggiuntivi
- Conformità del servizio Sour-
- Documentazione specifica del cliente-
Accoppiamenti di servizi-acidi
Per i pozzi contenenti idrogeno solforato (H₂S), i giunti devono essere conformi ai requisiti di servizio sour-applicabili.
I tipici gradi di servizio-acido includono:
- L80 Tipo 1
- L80 13Cr
- T95
A seconda delle specifiche del progetto, requisiti aggiuntivi comeConformità NACE MR0175 / ISO 15156può applicare.
Processo di produzione del giunto dell'involucro API 5CT
Preparazione della materia prima: billette di acciaio al carbonio o legato di alta-qualità (ad es. 37Mn5, 30CrMo) conformi allo standard API 5CT.
Trattamento termico: normalizzazione o tempra e rinvenimento per ottenere la resistenza e la tenacità richieste.
Lavorazione:
Filettature interne (BOX) tagliate secondo gli standard di precisione API 5B;
Sbavatura e smussatura delle estremità.
Trattamento superficiale:
Fosfatazione o verniciatura per resistenza alla corrosione;
Protezioni del filo installate per prevenire danni durante il trasporto.
Ispezione e garanzia di qualità
Tutti i giunti sono sottoposti a rigorose procedure di controllo qualità prima della spedizione.
Capacità di ispezione
- Verifica della composizione chimica
- Controllo dimensionale
- Ispezione visiva
- Test di durezza
- Test delle proprietà meccaniche
- Identificazione positiva del materiale (PMI)
- Test con particelle magnetiche (MT)
- Test ad ultrasuoni (UT)
- NDT aggiuntivi come specificato dall'acquirente
Ispezione della filettatura
Le filettature vengono ispezionate utilizzando calibri API calibrati in conformità con i requisiti API Spec 5B, tra cui:
- Calibri funzionanti
- Vai ai calibri
- Nessun indicatore-Go
Ciò garantisce un accurato innesto del filo e compatibilità sul campo.
Documentazione fornita
La documentazione disponibile include:
- Certificato di prova di fabbrica (EN 10204 Tipo 3.1)
- Rapporti di analisi chimiche
- Rapporti di prove meccaniche
- Registri dei trattamenti termici
- Rapporti di controllo dimensionale
- Rapporti di ispezione del filo
- Rapporti NDT
- Record di tracciabilità del numero di calore
- Liste di imballaggio e documenti di spedizione
Applicazioni
I giunti API 5CT sono ampiamente utilizzati in:
- Pozzi di petrolio e gas onshore
- Progetti di trivellazione offshore
- Pozzi esplorativi
- Pozzi di produzione
- Pozzi di iniezione dell'acqua
- Progetti potenziati di recupero del petrolio
- Progetti EPC in Medio Oriente
- Operazioni di manutenzione e workover di giacimenti petroliferi
Fabbrica di giunti API 5CT
Apparecchiatura per prove di accoppiamento API 5CT
Certificato di accoppiamento API 5CT
Domande frequenti
Cos'è un accoppiamento involucro API 5CT?
È un connettore filettato utilizzato per unire due tubi di rivestimento mantenendo la resistenza meccanica e l'integrità della pressione.
Qual è la differenza tra gli accoppiamenti STC, LTC e BTC?
STC è adatto per il servizio standard, LTC fornisce prestazioni di trazione migliorate e BTC offre una resistenza superiore per pozzi profondi e ad alta-pressione.
Il grado di accoppiamento deve corrispondere a quello dell'involucro?
SÌ. I gradi corrispondenti garantiscono prestazioni meccaniche adeguate e conformità ai requisiti API.
Quali norme regolano gli accoppiamenti degli involucri?
La specifica API 5CT regola i requisiti del prodotto, mentre la specifica API 5B regola le dimensioni e l'ispezione della filettatura.
Sono disponibili abbinamenti di servizi sour-?
SÌ. I giunti L80 e T95 sono comunemente utilizzati nelle applicazioni di servizio sour-, in base ai requisiti del progetto.
È possibile organizzare ispezioni-di terze parti?
SÌ. Prima della spedizione è possibile organizzare ispezioni SGS, BV, TUV, DNV e Intertek.
Quali documenti vengono forniti con gli ordini di esportazione?
Possono essere forniti MTC, rapporti di ispezione, registrazioni di ispezione delle filettature, registrazioni di trattamenti termici e documenti di tracciabilità completa.
È possibile fornire dimensioni e marcature personalizzate?
SÌ. Dimensioni, marcature, imballaggio e documentazione personalizzati sono disponibili su richiesta.
