Involucro e tubi API 5CT grado L80 tipo 1
Involucro e tubi API 5CT grado L80-1è un tubo specifico per il petrolio ad alta-resistenza e moderatamente resistente alla corrosione-ampiamente utilizzato nei processi di cementazione e produzione di pozzi di petrolio e gas onshore e offshore. Il suo grado di acciaio "L80-1" è rappresentato come tipo base (Tipo 1) nel grado L80 secondo lo standard API 5CT, con composizione chimica uniforme e requisiti di prestazioni meccaniche, adatto per la perforazione convenzionale di pozzi profondi in ambienti di servizio senza zolfo.
Coltivazione profonda di tubi per l'estrazione di petrolio e gas da 18 anni! L'involucro API 5CT L80-1 è disponibile a magazzino, con un tasso di conformità del 100% per la resistenza antiestrusione.Fai clic per ottenere un piano di preventivo esclusivo ed effettua un ordine per usufruire dei servizi gratuiti di elaborazione del filo!
Tabella della composizione chimica dei tubi per giacimenti petroliferi API 5CT L80-1
| Elemento | Requisito (%) | Note |
|---|---|---|
| C (Carbonio) | Inferiore o uguale a 0,45 | Controlla la resistenza e la saldabilità |
| Mn (Manganese) | 0.50 - 1.65 | Migliora la forza e la tenacità |
| P (Fosforo) | Inferiore o uguale a 0,030 | Rigorosamente limitato per ridurre la fragilità a freddo |
| S (Zolfo) | Inferiore o uguale a 0,030 | Limita la segregazione e la tendenza al cracking a caldo |
| Si (silicio) | 0.15 - 0.35 | Disossidante, migliora la resistenza |
| Cr (Cromo) | Inferiore o uguale a 1,00 | Non è un elemento di lega primario; distingue da L80-13Cr |
| Mo (molibdeno) | Inferiore o uguale a 0,20 | Può essere aggiunto in tracce per migliorare la temprabilità |
| Ni (nichel) | Inferiore o uguale a 1,00 | Migliora la resistenza alle basse-temperature |
Tabella delle proprietà meccaniche del tubo per trivellazione di pozzi petroliferi API 5CT L80-1
| Proprietà | Requisito | Norma di prova |
|---|---|---|
| Limite di snervamento minimo | 552MPa (80 ksi) | API5CT/SY/T6194 |
| Massima resistenza allo snervamento | 758MPa | Previene l'eccessiva fragilità |
| Resistenza alla trazione | Maggiore o uguale a 655 MPa | GB/T 228,1 |
| Allungamento | Maggiore o uguale al 18% (scartamento 50 mm) o Maggiore o uguale al 20% (scartamento 200 mm) | GB/T 228,1 |
| Durezza Brinell (HB) | Inferiore o uguale a 230 HB | Non è richiesta la certificazione NACE per il servizio acido |
| Energia d'impatto Charpy V-Notch | Come da accordo | Solitamente testato per applicazioni a bassa-temperatura |
Specifiche dei tubi di rivestimento del giacimento di petrolio API 5CT L80-1
| Articolo | Parametro |
|---|---|
| Standard | API 5CT (Ultima 11a edizione) |
| Grado | L80-1 (Tipo 1) |
| Applicazione | Involucri e tubi per pozzi di petrolio e gas in ambienti non-acidi |
| Condizioni di consegna | Trattamento termico-laminato a caldo o normalizzato |
| Tipi di discussione | BTC (tondo breve), LTC (tondo lungo), STC (contrafforte), XC (connessione Premium) |
| Fine della finitura | Filettati con accoppiamento, estremità liscia, ricalco esterno, ecc. |
| Trattamento superficiale | Verniciato per protezione antiruggine, estremità filettate protette con cappucci |
| Elementi di ispezione | Prova idrostatica, prova di trazione, prova di schiacciamento, analisi chimiche, CND |
Tabella dei codici colore dei tubi dell'involucro API 5CT grado L80-1
| Grado | Marcatura colorata (sul raccordo o sul corpo del tubo) | Metodo di marcatura |
|---|---|---|
| L80-1 | Una fascia verde | Larghezza ~25 mm, situato sul raccordo o sull'estremità del tubo |
Tabella delle dimensioni dell'involucro di produzione di tubi per giacimenti petroliferi API 5CT L80-1
| Diametro esterno involucro (pollici) | Diametro esterno dell'involucro (mm) | Spessore tipico della parete (mm) | Grado comune | Applicazione |
|---|---|---|---|---|
| 4½ | 114.3 | 6.35 – 9.17 | L80-1 | Zona di produzione in pozzi di media-profondità |
| 5 | 127.0 | 6.43 – 9.19 | L80-1 | Involucro di produzione principale |
| 5½ | 139.7 | 7.72 – 11.05 | L80-1 | Supporto per cementazione |
| 7 | 177.8 | 8.05 – 11.51 | L80-1 | Involucro superficiale/intermedio |
| 9⅝ | 244.5 | 8.94 – 11.05 | L80-1 | Cementazione di-diametro grande |
| 13⅜ | 339.7 | 9.65 – 12.70 | L80-1 | Involucro superficiale |
Tabella delle tolleranze dei tubi di rivestimento del petrolio API 5CT L80-1
| Articolo | Deviazione consentita | |
|---|---|---|
| Tolleranza sul diametro esterno | ||
| Inferiore o uguale a 101,60 mm | ±0,79 mm | |
| Maggiore o uguale a 114,30 mm | +1.0% / -0.5% | |
| Tolleranza sullo spessore della parete | Da 0 a -12,5% | |
| Tolleranza sulla lunghezza (R-2) | +100 mm/-200 mm | |
| Ovalità | Inferiore o uguale all'80% della tolleranza OD | |
| Rettilineità (flessione) | Inferiore o uguale a 3 mm per metro |
API 5CT gr. Tabella dei metodi di ispezione dei tubi L80-1
| Elemento di ispezione | Metodo | Norma applicabile |
|---|---|---|
| Analisi chimica | Spettrometria, analisi chimica umida | ASTM E350/E1086 |
| Prove meccaniche | Prove di trazione, durezza, impatto | GB/T228.1/ASTM E18/E23 |
| Prova idrostatica | Applicare la pressione dell'acqua su ciascun tubo e mantenerla maggiore o uguale a 5 secondi | API5CT/SY/T6194 |
| Test non-distruttivi (NDT) | Correnti parassite, test ad ultrasuoni | API5CT/ISO 9329 |
| Prova di appiattimento | Verificare la capacità di deformazione plastica | GB/T 246 |
| Ispezione della filettatura | Utilizza gli indicatori passa/non-passa per verificare la precisione della filettatura | API5B |
| Controllo della qualità della superficie | Ispezione visiva + magnetoscopica; sono vietate crepe/pieghe | API5CT |
API 5CT L80-1 OCTG Test e ispezione

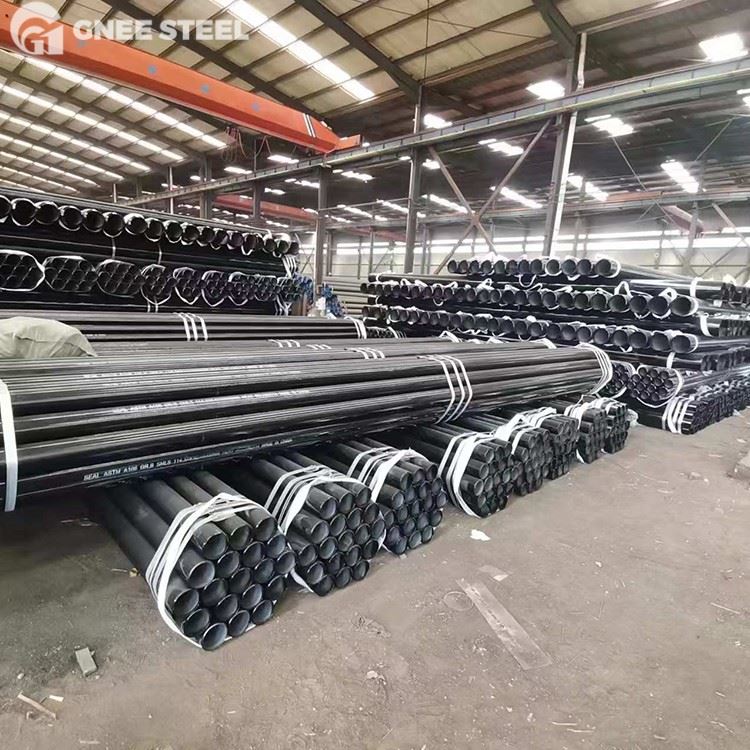

API 5CT L80-1 Fabbrica del tubo del rivestimento dell'olio
Domande frequenti
Qual è la differenza traL80e L80 Tipo 1?
API 5CT grado L80 è un termine generale che si riferisce ai gradi di acciaio per tubi e involucri conformi allo standard API 5CT e con un carico di snervamento minimo di 80 ksi (552 MPa); E L80 Tipo 1 è un tipo specifico (Tipo 1) sotto il livello L80, con composizione chimica chiara e unificata e requisiti di prestazione meccanica, appartenente a un sottoinsieme di L80.
Qual è la differenza tra API 5CT L80-1, L80-9Cr e L80-13Cr?
Sebbene API 5CT L80-1, L80-9Cr e L80-13Cr appartengano alla qualità dell'acciaio L80 (con un carico di snervamento minimo di 552 MPa), presentano differenze significative nella composizione chimica, nella resistenza alla corrosione e negli scenari applicativi.
L80-1: è un comune acciaio bassolegato con un contenuto di cromo inferiore o uguale all'1,0% e senza particolare resistenza alla corrosione. È adatto per pozzi di petrolio e gas convenzionali senza zolfo.
L80-9Cr: contenente circa 8,5-9,5% di cromo, ha una buona resistenza alla corrosione da CO ₂ ed è adatto ad ambienti mediamente corrosivi, come pozzi profondi contenenti anidride carbonica.
L80-13Cr: contiene il 12-13,5% di cromo e aggiunge elementi come molibdeno e nichel per formare un "film di passivazione a base di cromo". Presenta un'eccellente resistenza alla corrosione da CO₂, H₂S e ioni cloruro ed è progettato specificatamente per pozzi profondi o giacimenti petroliferi marini con condizioni di alto tenore di zolfo e acidità.
