API 5L X65 (L450) rappresenta un grado premium di linepipe ad alta resistenza-all'interno della specifica API 5L. Progettato per la trasmissione di energia ad alta-pressione, vanta un carico di snervamento minimo di 450 MPa (65.300 psi) e una resistenza alla trazione di almeno 535 MPa (77.600 psi). A seconda dei requisiti del progetto, è disponibile in diverse classificazioni, tra cui PSL1 X65 nonché PSL2 X65Q e X65M, rendendolo una pietra angolare per le infrastrutture di oleodotti e gasdotti a lunga distanza.

Invia la tua richiesta

Chatta adesso

introduzione al prodotto

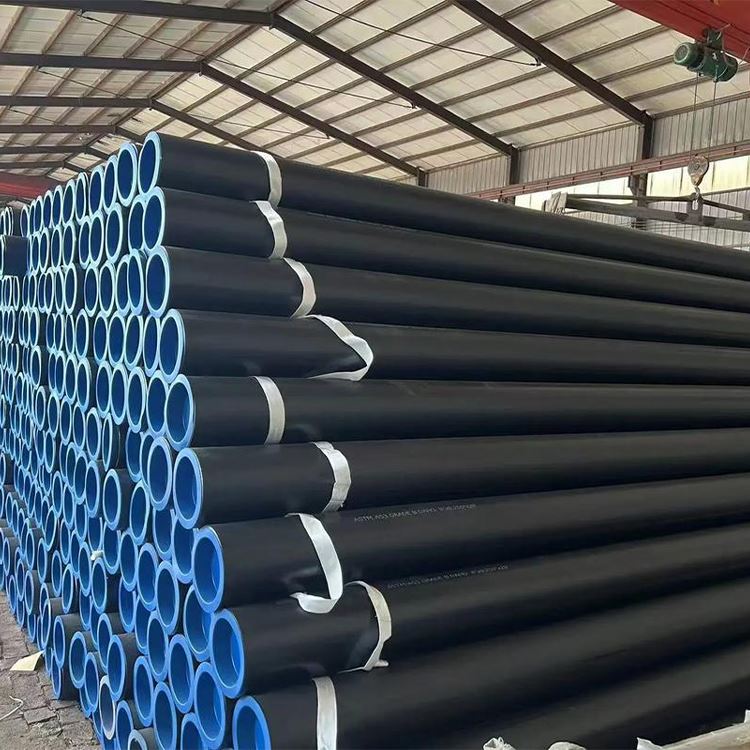

Tubo API 5L X65: la guida definitiva a specifiche, proprietà e servizio acido

Tubo di linea API 5L X65(indicato anche comeTubo L450) è un acciaio al carbonio ad alta resistenza-ampiamente utilizzato nell'industria petrolifera e del gas per il trasporto di ossigeno, acqua e petrolio. Con un limite di snervamento minimo di 65.300 psi (450 MPa), offre un rapporto resistenza-/peso- superiore rispetto al grado B o X42, rendendolo la scelta preferita per condotte a lunga-distanza e ad alta-pressione.

In questa guida tratteremo tutto, dalla composizione chimica alle differenze critiche tra PSL1 e PSL2 e il motivo per cui X65 è essenziale per le moderne infrastrutture energetiche.

Forniamo

Norma: API 5L;

Grado: PSL1 X65, PSL2 X65Q e PSL2 X65M;

Tipo di tubo: senza saldatura e LSAW (SAWL), SSAW (SAWH), DSAW;

Dimensioni: 0,405 pollici – 84 pollici;

Spessore parete: STD, XS, XXS, Schedula 10 – Scheda 160;

Rivestimento: vernice, zincato, FBE, 3LPE, ecc.

Composizione chimica API 5L X65 (PSL1 vs. PSL2)

La chimica dell'X65 è rigorosamente controllata per garantire saldabilità e tenacità. I tubi PSL2 hanno requisiti più severi per il contenuto di fosforo e zolfo.

Elemento	PSL1 (% massimo)	PSL2 - Senza soluzione di continuità (% massimo)	PSL2 - saldato (max%)
Carbonio (C)	0.28	0.24	0.22
Manganese (Mn)	1.40	1.45	1.45
Fosforo (P)	0.030	0.025	0.025
Zolfo (S)	0.030	0.015	0.015
Silicio (Si)	0.45	0.45	0.45

Nota: per PSL2, il carbonio equivalente (CEQ) è generalmente limitato a 0,43 per garantire un'eccellente saldatura sul campo.

Proprietà meccaniche: snervamento e carico di rottura

X65 fornisce le prestazioni elevate richieste per gli ambienti-stressanti.

Proprietà	Requisiti PSL1	Requisiti PSL2
Limite di snervamento (min)	65.300 psi (450 MPa)	65,300 - 79,800 psi
Resistenza alla trazione (min)	77.500 psi (535 MPa)	77,500 - 110,200 psi
Allungamento	Basato sull'area della sezione trasversale	Basato sull'area della sezione trasversale
Prova di impatto (CVN)	Non richiesto	Obbligatorio a 0 gradi o -20 gradi

Diversi livelli di tubi API 5L X65: livelli dell'ambiente di servizio

Al di là della resistenza fisica, i tubi X65 vengono classificati in base ai “media” che trasportano.

Servizio standard:Utilizzato per "Sweet Service" (petrolio o gas senza H2S).

Servizio acido (X65MS / X65QS):

Requisito:Deve rispettareNACE MR0175/ISO 15156.

Caratteristica:Specificamente progettato per resistereHIC(Cracking indotto-da idrogeno) eSSC(Sulfide Stress Cracking) causato dall’idrogeno solforato (H2S).

Servizio offshore (X65O):

Progettato per condotte sottomarine dove la pressione esterna e le sollecitazioni di flessione sono estreme. Questi tubi hanno tolleranze molto più strette sulla "fuori-rotondità" e sullo spessore delle pareti.

Test e ispezione dei tubi della linea API 5L X65

Analisi della composizione chimica

Prima ancora che il tubo venga formato, il calore dell'acciaio viene analizzato per garantire che soddisfi gli standard API 5L.

Elementi verificati:Carbonio (C), Manganese (Mn), Fosforo (P), Zolfo (S) e Silicio (Si).

Carbonio equivalente (CEQ):Per PSL2, il CEQ (tipicamente inferiore o uguale a 0,43) viene calcolato per garantire che il tubo rimanga facilmente saldabile sul campo senza fessurazioni.

Test delle proprietà meccaniche

Questi test confermano che il tubo X65 è in grado di sopportare la pressione nominale e lo stress ambientale.

Tipo di prova	Descrizione	Requisito X65
Prova di trazione	Tirare un campione finché non si rompe.	Resa: maggiore o uguale a 450 MPa; Trazione: maggiore o uguale a 535 MPa
Prova di impatto CVN	Misurazione della tenacità a basse temperature (solo PSL2).	Energia assorbita (Joule) a 0 gradi o -20 gradi
Prova di piegatura guidata	Piegare la zona di saldatura per verificare la qualità della fusione.	Nessuna crepa o apertura nella saldatura
DWTT	Test di caduta a strappo per tubi di grande diametro.	Per garantire che il tubo si rompa in modo duttile e non fragile

Test idrostatico (test di pressione)

Ogni singola lunghezza di tubo API 5L X65 deve essere sottoposta ad un test idrostatico presso lo stabilimento.

Processo:Il tubo viene riempito con acqua e pressurizzato a un livello specifico (solitamente il 90% del carico di snervamento) per almeno 5-10 secondi.

Obiettivo:Verificare che non vi siano perdite o debolezze strutturali nel corpo del tubo o nel cordone di saldatura.

Test non-distruttivi (NDT)

L'NDT viene utilizzato per trovare difetti interni e superficiali senza danneggiare il tubo.

Test ad ultrasuoni (UT):Il metodo principale per rilevare difetti interni nel cordone di saldatura e nelle estremità dei tubi.

Esami radiografici (raggi X-):Spesso utilizzato per ispezionare la qualità della saldatura delle estremità dei tubi o per verificare i risultati UT.

Ispezione con particelle magnetiche (MPI):Utilizzato specificatamente per rilevare crepe superficiali alle estremità dei tubi o sui bordi smussati.

Ispezione dimensionale e visiva

Anche se la chimica è perfetta, il tubo deve essere fisicamente accurato per l'installazione sul campo.

Diametro e spessore della parete:Controllati utilizzando micrometri e nastri calibrati per garantire che soddisfino le tolleranze API 5L.

Rettilineità:Verificato per garantire che non vi siano piegamenti che potrebbero interferire con l'allineamento della tubazione.

Angolo smussato:Le estremità vengono ispezionate per garantire che abbiano l'angolo corretto (solitamente 30 gradi o 37,5 gradi) per la saldatura sul campo.

Controllo visivo della superficie:Ispezione per laminazioni, croste o graffi profondi che potrebbero compromettere la resistenza del tubo.

Test specializzati per servizio acido (X65MS / X65QS)

Se il tubo è destinato ad ambienti H2S, sono obbligatori ulteriori test "Sour Service":

HIC (cracking-indotto dall'idrogeno):NACETM0284.

SSC (Cracking da stress da solfuro):NACETM0177.

Prova di durezza:In genere limitato a un massimo di22 HRC (250 HV10)per prevenire la fragilità.

Perché procurarsi il tubo X65 da GNEE Pipe?

In qualità di fornitore leader diTubi di linea API 5L X65, garantiamo:

Certificati di prova dello stabilimento (MTC)fornito con ogni ordine (EN 10204 3.1 o 3.2).

Tolleranze dimensionali rigorose per un facile montaggio-e saldatura sul campo.

Consegna rapida dal nostro ampio stock di tubi SMLS e LSAW.

Ottieni un preventivo per il tuo progetto X65 oggi stesso

Linea di processo per tubi GNEE

GNEE Pipe Process Line

Apparecchiature per prove su tubi GNEE

GNEE Pipe Test Equipments

Certificato per tubi GNEE

GNEE Pipe Certificate

Domande frequenti

API 5L X65 è adatto per H2S (Sour Service)?

L'X65 standard no. Per gli ambienti H2S, è necessario specificareAPI 5L X65MS o X65QS(conforme alla NACE MR0175). Questi tubi sono sottoposti a test HIC (Hydrogen-Induced Cracking) e SSCC.
