Quali sono le proprietà di dilatazione termica dei tubi saldati a spirale?
In qualità di fornitore esperto di tubi saldati a spirale, ho avuto numerose discussioni con i clienti in merito alle proprietà di dilatazione termica di questi prodotti essenziali. Comprendere queste proprietà è fondamentale per le applicazioni in cui le variazioni di temperatura sono significative, come nelle condotte per il trasporto di petrolio, gas e acqua, nonché nelle strutture edili e industriali.
Le basi della dilatazione termica
L'espansione termica è un fenomeno fisico fondamentale in cui i materiali cambiano di volume o forma a causa dei cambiamenti di temperatura. Quando un materiale viene riscaldato, i suoi atomi e le sue molecole acquistano energia cinetica e iniziano a vibrare più vigorosamente, provocando l'espansione del materiale. Al contrario, quando viene raffreddato, il materiale si contrae man mano che le vibrazioni molecolari diminuiscono.
Per i tubi saldati a spirale, la dilatazione termica può essere classificata in due tipologie principali: espansione lineare ed espansione volumetrica. L'espansione lineare si riferisce alla variazione della lunghezza del tubo, mentre l'espansione volumetrica implica la variazione del volume.
L'espansione lineare di un materiale è tipicamente descritta dal coefficiente di espansione lineare (α), che è definito come la variazione frazionaria della lunghezza per variazione unitaria della temperatura. La formula per la dilatazione lineare è data da:
ΔL = α * L₀ * ΔT
Dove:
- ΔL è la variazione di lunghezza
- α è il coefficiente di dilatazione lineare
- L₀ è la lunghezza originale del tubo
- ΔT è la variazione di temperatura
Il coefficiente di dilatazione lineare è una proprietà specifica del materiale. Per l'acciaio, che è il materiale più comune utilizzato nei tubi saldati a spirale, il coefficiente di dilatazione lineare a temperatura ambiente è di circa 1,2 x 10⁻⁵ /°C. Ciò significa che per ogni aumento di 1°C della temperatura, un tubo d'acciaio lungo 1 metro si dilata di circa 0,012 mm.
L'espansione volumetrica, invece, è legata all'espansione lineare. Per un materiale isotropo come l'acciaio, il coefficiente di espansione volumetrica (β) è circa tre volte il coefficiente di espansione lineare, ovvero β = 3α.
Fattori che influenzano la dilatazione termica dei tubi saldati a spirale
Diversi fattori possono influenzare le proprietà di dilatazione termica dei tubi saldati a spirale.

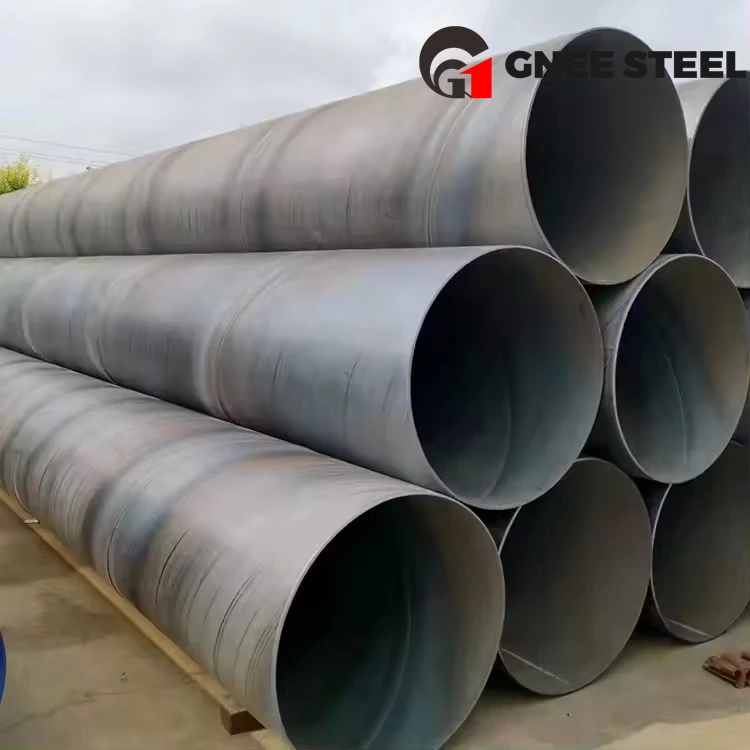

Composizione materiale: Diversi tipi di acciaio hanno diversi coefficienti di dilatazione termica. Ad esempio, gli acciai legati con diversi elementi di lega possono avere coefficienti di dilatazione leggermente diversi rispetto agli acciai al carbonio. Come fornitore, offriamo una vasta gamma di tubi saldati a spirale, come ilEN10219 S355J0H Tubo in acciaio saldato a spiralee ilA252 GR.1 Tubo per palificazioni, ciascuno con le proprie proprietà del materiale e caratteristiche di dilatazione termica uniche.
Temperatura iniziale e intervallo di temperatura: La temperatura iniziale e l'intervallo di variazione della temperatura svolgono un ruolo significativo. A temperature estremamente alte o basse, il coefficiente di dilatazione termica può discostarsi dai valori misurati a temperatura ambiente. Ad esempio, a temperature molto elevate, la struttura atomica dell’acciaio può cambiare, influenzandone il comportamento di espansione.
Dimensioni del tubo: La lunghezza e il diametro del tubo possono influire sull'espansione complessiva. I tubi più lunghi subiranno una variazione di lunghezza maggiore per lo stesso cambiamento di temperatura rispetto ai tubi più corti. Allo stesso modo, tubi con diametri maggiori possono avere comportamenti di espansione volumetrica diversi.
Vincoli e supporti: Anche il modo in cui il tubo è installato e supportato può influenzarne la dilatazione termica. Se un tubo è fissato rigidamente su entrambe le estremità, le forze di espansione generate a causa delle variazioni di temperatura possono causare sollecitazioni significative nel tubo, portando potenzialmente a deformazioni o guasti. Pertanto, nei sistemi di tubazioni vengono spesso utilizzati giunti di dilatazione e supporti flessibili adeguati per compensare la dilatazione termica.
Implicazioni della dilatazione termica nelle applicazioni
La dilatazione termica dei tubi saldati a spirale ha diverse importanti implicazioni in varie applicazioni.
Sistemi di condutture: Nelle condotte a lunga distanza per il trasporto di petrolio, gas o acqua, la dilatazione termica può causare stress significativo se non adeguatamente gestita. Gli anelli di dilatazione o i giunti flessibili sono comunemente utilizzati per assorbire l'espansione e la contrazione dei tubi. La mancata gestione della dilatazione termica può portare a deformazioni, perdite o addirittura alla rottura delle tubazioni, con gravi conseguenze ambientali ed economiche.
Strutture industriali: Negli ambienti industriali, i tubi saldati a spirale vengono utilizzati in strutture quali caldaie, scambiatori di calore e tubazioni di processo. La dilatazione termica di questi tubi deve essere considerata durante la progettazione e l'installazione per garantire il corretto funzionamento e la sicurezza dell'apparecchiatura.

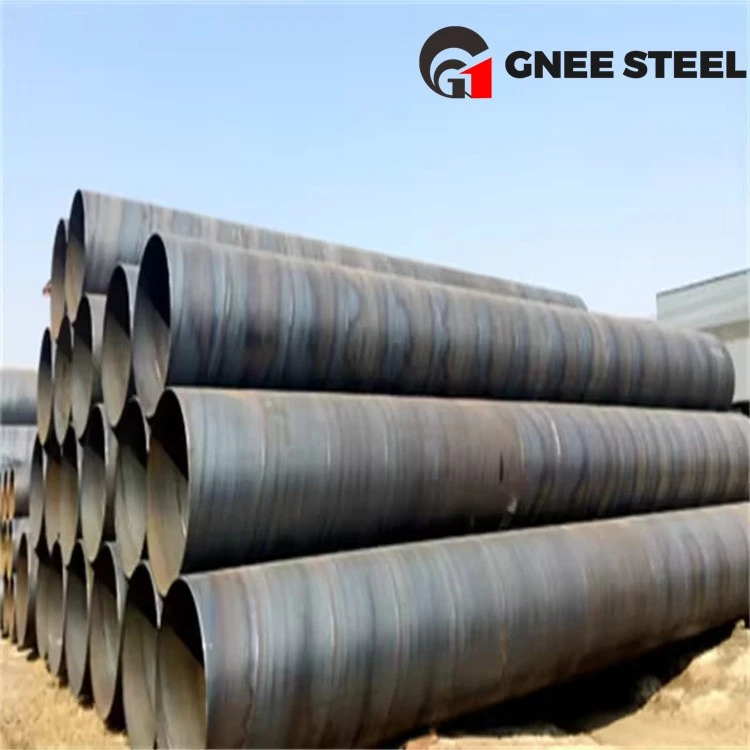

Costruzione: Nei progetti di costruzione, i tubi saldati a spirale vengono utilizzati per palificazioni e supporto strutturale. I cambiamenti di temperatura possono influenzare la stabilità e l’integrità di queste strutture. Ad esempio, ilEN10219 S355J0H Tubo in acciaio saldatoutilizzati nelle fondazioni degli edifici possono subire dilatazione e contrazione termica, che possono influire sulla stabilità complessiva dell'edificio se non adeguatamente progettati.
Misurazione e controllo della dilatazione termica
Per garantire il funzionamento sicuro ed efficiente dei tubi saldati a spirale, è essenziale misurare e controllare la dilatazione termica.
Tecniche di misurazione: Esistono diversi metodi per misurare la dilatazione termica. Un approccio comune consiste nell'utilizzare estensimetri, che possono misurare la variazione di lunghezza del tubo dovuta alle variazioni di temperatura. I sistemi di misurazione basati su laser possono anche fornire misurazioni accurate della dilatazione dei tubi.
Misure di controllo: Come accennato in precedenza, i giunti di dilatazione e i supporti flessibili sono comunemente utilizzati per controllare la dilatazione termica. I giunti di dilatazione sono progettati per consentire al tubo di espandersi e contrarsi liberamente senza generare sollecitazioni eccessive. Inoltre, è possibile utilizzare un isolamento adeguato per ridurre le fluttuazioni di temperatura nel tubo, minimizzando così l'espansione e la contrazione.
In conclusione, comprendere le proprietà di dilatazione termica dei tubi saldati a spirale è fondamentale per la loro applicazione di successo in vari settori. In qualità di fornitore affidabile di tubi saldati a spirale, ci impegniamo a fornire ai nostri clienti prodotti di alta qualità e supporto tecnico per aiutarli ad affrontare le sfide associate alla dilatazione termica. Se avete requisiti o domande specifici riguardanti i nostri tubi saldati a spirale, vi invitiamo a contattarci per l'approvvigionamento e ulteriori discussioni.
Riferimenti
- Incropera, FP e DeWitt, DP (2002). Fondamenti di trasferimento di calore e di massa. Wiley.
- Shigley, JE e Mischke, CR (2001). Progettazione di ingegneria meccanica. McGraw-Hill.
- ASME B31.3 Codice delle tubazioni di processo.
